液槽式高效送風口簡介
液槽式高效送風口，主要用于潔凈室、實驗室、醫院等場所的空氣凈化。它具有較高的強度和耐腐蝕性，能有效去除空氣中的微小顆粒，確?？諝獾膬艋?。
液槽式高效送風口結構
液槽式高效送風口主要由以下幾個部分組成：
箱體：液槽式高效送風口的箱體采用冷軋鋼板或不銹鋼板材質，具有較高的強度和耐腐蝕性。箱體用作吊在天花上與四周墻壁相結合密封，是高效送風口的主體部分。
高效過濾器（HEPA）：高效過濾器是液槽式高效送風口的核心部件，其作用是過濾空氣中的塵埃和細菌，確保空氣的凈化。過濾效率通常在99.99%以上，能有效去除空氣中的微小顆粒。
散流板：散流板位于高效過濾器下方，新風經過濾后，從出風口散流板送向四周。散流板的沖孔采用先進的數控沖床，確保送風均勻。
法蘭：法蘭用于與送風機組風管接口連接，保證氣流的穩定性和密封性。
藥廠專用液槽高效送風口的工作原理
藥廠專用液槽高效送風口采用先進的空氣凈化技術，主要由高效過濾器、送風系統和液槽組成?？諝膺M入送風系統后，通過高效過濾器進行過濾，去除空氣中的塵埃、細菌等微小顆粒。然后，經過過濾的空氣通過液槽，形成均勻的氣流分布，最后送向藥廠的各個角落。
藥廠專用液槽高效送風口的特點
外形美觀：藥廠專用液槽高效送風口采用現代化設計，外形美觀大方，與藥廠的整潔環境相得益彰。
高效過濾：高效過濾器能夠有效去除空氣中的微小顆粒，確?？諝獾膬艋Ч?/p>
液槽密封：液槽采用密封設計，密封性能更好，防止空氣中的塵埃和細菌滲透。
適用性廣：藥廠專用液槽高效送風口可滿足不同藥品生產車間的需求，適用于各種規模的藥廠。
藥廠專用液槽高效送風口的應用
藥廠專用液槽高效送風口廣泛應用于藥品生產過程中的各個環節，如：
潔凈車間：在藥品生產潔凈車間內，液槽高效送風口能夠提供潔凈的空氣，確保生產環境的空氣質量。
原料制備：在原料制備過程中，液槽高效送風口能夠去除空氣中的塵埃和細菌，保證原料的純凈度。
制劑生產：在制劑生產過程中，液槽高效送風口能夠提供無塵、無菌的空氣環境，確保產品質量。
包裝儲存：在藥品包裝和儲存過程中，液槽高效送風口能夠防止外界的污染，保證藥品的質量和安全。
]]>
拋棄式一體化高效送風口|高效送風單元產品特性：
1、通風性強；
2、重量輕、易安裝和更換；
3、100%全品出廠檢漏；
4、一體化設計，可帶保溫棉和安裝吊耳。
拋棄式一體化高效送風口用途：
拋棄式一體化高效送風口主要應用于潔凈等級從1萬級到100級潔凈車間、電子行業、醫院的手術室、實驗室、各種醫藥行業、半導體行業、微電子行業、食品加工等對空氣品質有要求等潔凈度要求較高的工作環境或高等級凈化設備末端等潔凈度要求較高的末端送風口。

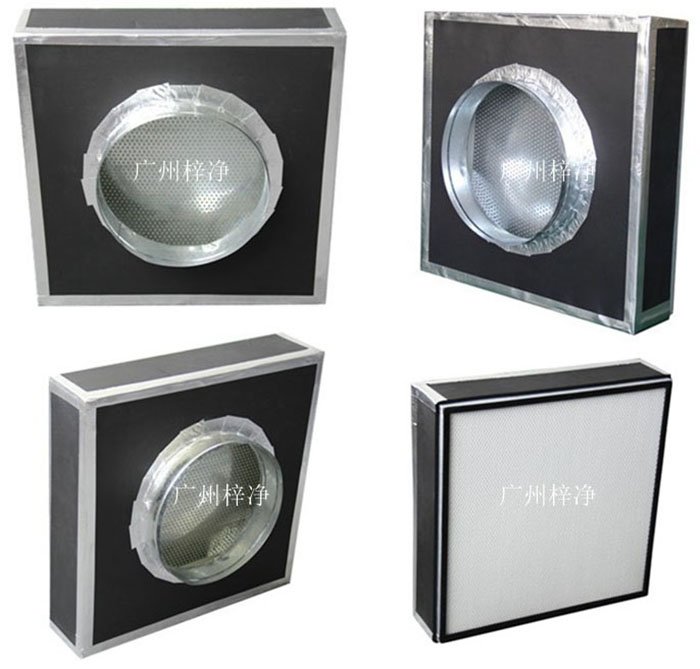

拋棄式一體化高效送風口組成部分說明：了解高效送風口四件套
品名：拋棄式一體化高效送風口（拋棄式一體化高效過濾器）；
濾料：超細玻璃纖維濾紙；
主箱體材質：鋁合金框；
主箱體蓋板:鍍鋅板；
密封物：雙組份聚胺脂膠；
分隔物：熱熔膠；
密封膠條：EVA密封條；
保溫棉、吊環附件可選。

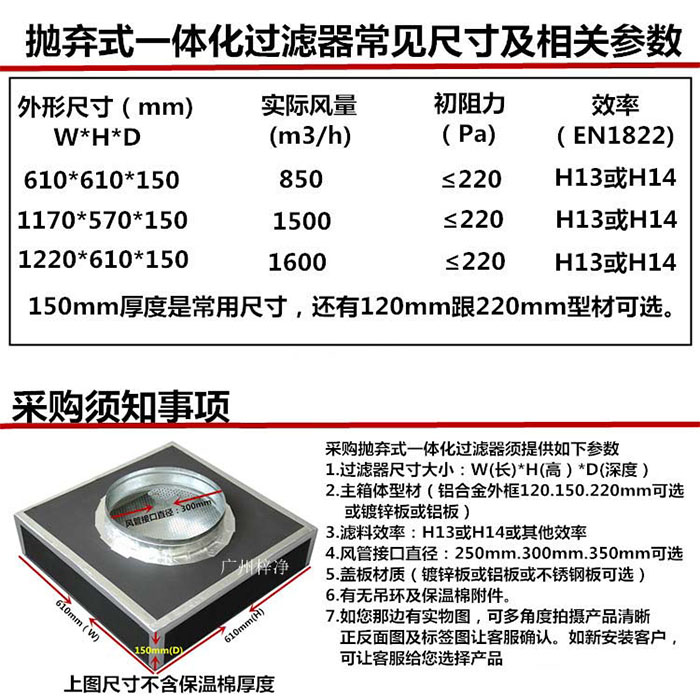

拋棄式一體化高效送風口尺寸、相關參數及采購須知說明：
推薦了解（一體化高效送風口分類）：
一體化高效送風口三種分類：
1、帶DOP檢測口拋棄式一體化高效送風口，了解、液槽高效送風口
2、可更換一體化高效送風口；
3、拋棄式一體化高效送風口；
拋棄式一體化高效送風口結構說明：
1、可更換式結構。箱體可固定于天花板上，特殊過濾器固定壓塊，無需拆除連接管，就可以直接從室內更換高效過濾器，簡單、省時、省力。
2、體積小，重量輕。采用陽極處理鋁合金箱體材質，標準的高度只有180mm,方便搬運及安裝。
3、通風性能好，適用于各種類型天花板，三種進風口尺寸可供選擇，適合國際通用的過濾器尺寸。
4、搭配室內更換專用無隔板高效過濾器（厚度69mm），過濾效率高、阻力低。特殊免用工具濾網固定片，直接從室內更換濾網，安裝快速，更換便利。
5、帶風量調節閥可供選擇。
拋棄式一體化高效送風口|可棄式高效送風單元安裝說明：
1、可安裝于天花龍骨上或彩鋼板吊頂上。
2、高效過濾器需在風管安裝修完畢，對室內進行試吹，并在室內與及潔凈室達到一定要求后再安裝，以延長過濾器的使用壽命。
拋棄式一體化高效送風口|可棄式高效送風單元特點說明：
1.過濾器和凈壓箱體一體化設計避免現場過濾器測漏風險，施工快，安裝方便，鋁型材外框；
2.一體流線形鍍鋅鋼板進風接管，進風接管直徑可選φ250，φ300，φ350。；
3.高效過濾送風單元出風口帶金屬護網；
4.逐臺激光掃描計數MPPS效率：95%-99.999995%(EN1882)；
5.過濾等級：H11-13、H14、U15、U16(EN1882)。

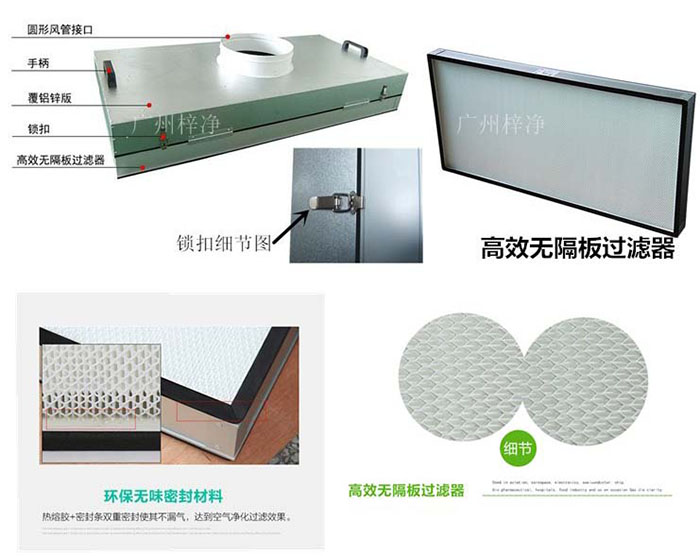

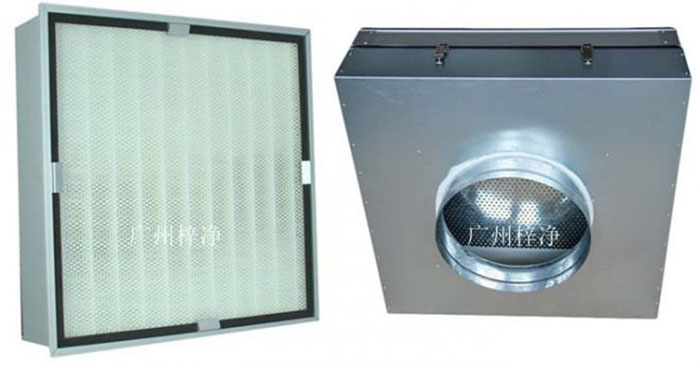

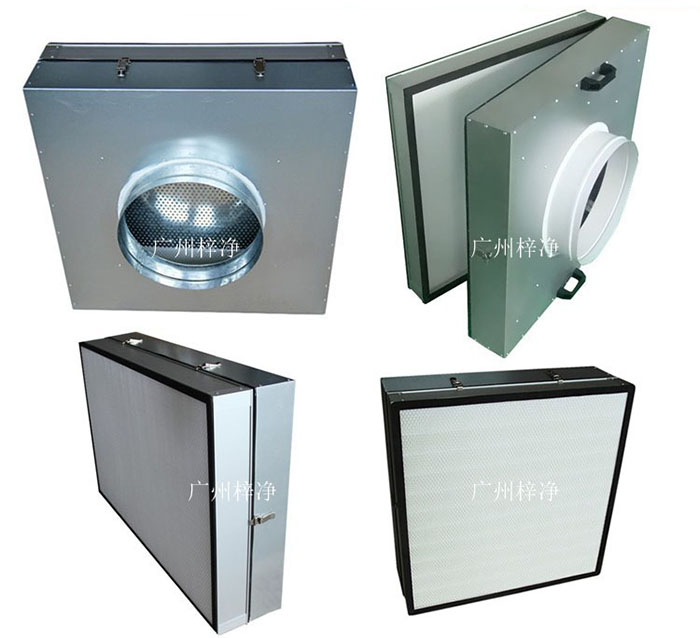

可更換一體化高效送風口用途：
可更換一體化高效送風口主要應用于潔凈等級從1萬級到100級的各種電子行業、醫藥行業、半導體行業、微電子、精密機械、制藥、醫院、食品行業等等對空氣品質有要求的潔凈室場合。具有安裝容易，高效更換方便的特點。

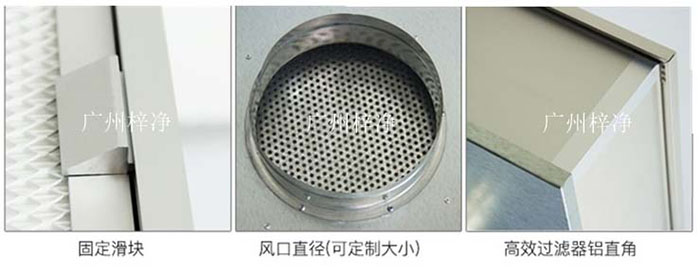

可更換一體化高效送風口產品特點：了解、液槽高效送風口
1、陽極處理鋁型材箱體材質，重量輕，方便搬運安裝，適合安裝于鋁合金龍骨形式的潔凈室中。
2、一體流線形鍍鋅鋼板進風接管，進風接管直徑可選φ250，φ300，φ350。
3、高效過濾器與靜壓箱做成一個整體，可在靜壓箱的進風口處配置調節閥調節送風均勻度和靜壓效果。
4、過濾器采用可更換式設計，不需連同箱體更換，降低成本，節省資源。
5、特殊免用工具濾網固定片，直接從室內更換濾網，安裝快速，更換便利。
6、搭配室內更換專用無隔板高效空氣過濾器，過濾效率高、阻力低。
7、箱體外滿貼PEF保溫棉，保溫性能好。
8、特別適用于受土建高度限制或必須采用緊湊型設計時的潔凈室，大大節省空間。
9、逐臺激光掃描計數MPPS效率：95%-99.999995%（EN1822-4、5）。
10、過濾效率等級：H10、H11、H12、H13、H14、U15、U16、U17（EN1822-4、5）。
一體化高效送風口安裝：可更換式一體化高效送風口可直接架在T型龍骨或直接和庫板相連接，安裝簡便、高效的更換可以在室內進行。

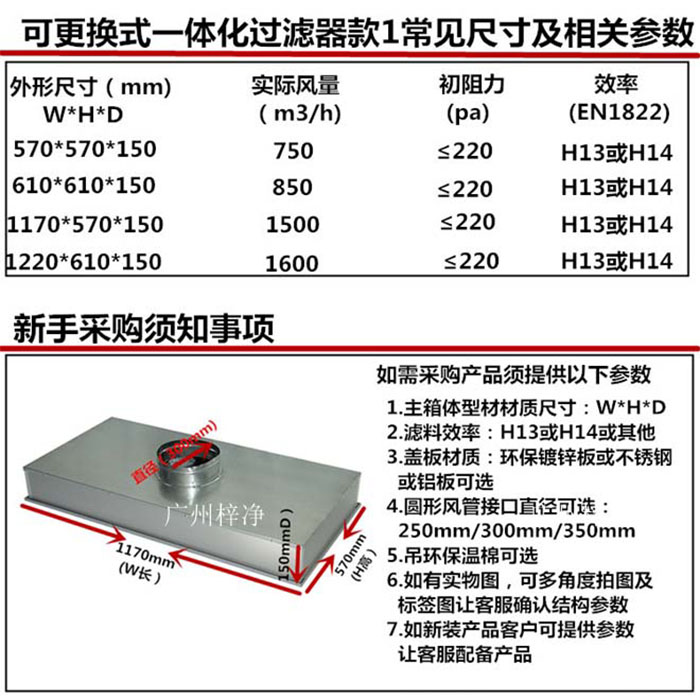

可更換式一體化高效送風口常用產品尺寸、規格、型號：
可更換式一體化高效送風口只是一體化高效送風口的一種，可前往了解更多一體化送風口：
其特點是結構緊湊、性能可靠、通風性強、安裝方便、維護簡單。
DOP、壓差檢測口，液槽、下調式風閥，旋流等各類擴散面板，一應俱全。

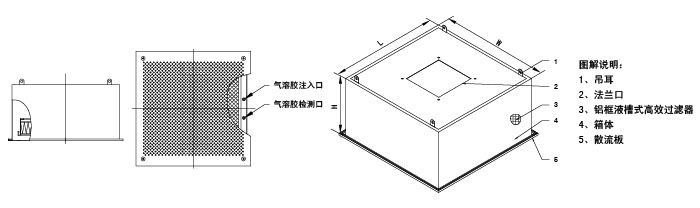

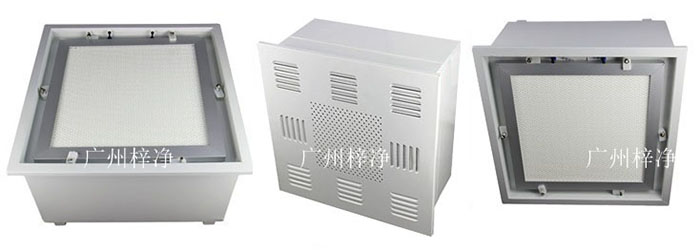

DOP液槽式高效送風口包含靜壓箱，散流板，液槽高效過濾器，和風閥。與風管的接口可為頂接或側接。
液槽密封式設計進一步增強其密封性和獨特性。配套使用我司自產的液槽高效過濾器的框架周圍有密封膠槽。
在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。
液槽DOP高效送風口|液槽DOP送風口用途：
制藥廠GMP潔凈車間專用！同時廣泛應用于醫院、生物制藥、半導體、液晶制造、精密機械、光學等技術領域。
液槽DOP高效過濾器產品介紹：
1、外形美觀、節省空間；
2、運行成本低；
3、重量輕，易安裝和更換；
4、使用壽命長；
5、法蘭內灌液槽果凍膠，環保，密封可靠；
6、密封技術好；
7、刀架式框架的最佳拍檔。
了解產品詳情：液槽式高效空氣過濾器
液槽DOP高效送風口|液槽DOP送風口產品介紹：
產品組成：
高效送風口四件套–靜壓箱+液槽高效過濾器+散流板+調節閥。
調節閥材質：鍍鋅板或不銹鋼板
調節閥結構：手動或下調式調節閥
調節閥款式：方形或圓形
液槽過濾器：側液槽或頂液槽
靜壓箱：冷板烤漆或不銹鋼
附件：DOP發霧管、壓差管、檢測管
散流板材質：冷板烤漆或不銹鋼
箱體結構：
箱體主要采用冷軋鋼板已焊接的方式連接，且所有的焊接都經過特殊的膠密封處理，以防止空氣泄漏。散流板以固定螺栓所固定，安裝及拆卸較為方便，更換過濾器時，可直接在天花底部進行操作，而無需拆除天花板系統上的箱體。
過濾器框架：
過濾器的框架通過箱體四周的過濾器壓件所支撐固定，為方便更換過濾器，所有過濾器壓件能自由旋轉。并可防止空氣通過倒行框架泄漏及箱體刀邊滑出過濾器框架膠槽。
液槽密封設計：
與液槽密封高效送風口配套使用的過濾器的框架周圍有密封膠槽。在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。
液槽DOP高效送風口|液槽DOP送風口規格型號尺寸：
液槽DOP高效送風口|液槽DOP送風口和普通高效送風口的區別？
高效送風口一般分有普通高效送風口和液槽DOP高效送風口。
一般普通潔凈車間用的是普通高效送風口帶有隔板或無隔板高效空氣過濾器。
而GMP要求的高效送風口是要帶檢測的液槽DOP高效送風口，配有液槽式過濾器，密封性更好。
液槽式高效送風口的箱體表面采用的是靜電噴塑處理，耐腐蝕性強，液槽密封設計進一步增強了這種送風口的獨特性。
DOP液槽式高效送風口部分過濾器參數對照表：
常規頂接
DOP液槽式高效送風口箱體尺寸:375×680×250
液槽式高效過濾器尺寸:305×610×69 額定風量500m
nDOP液槽式高效送風口箱體尺寸:680×680×250
液槽式高效過濾器尺寸:610×610×69 額定風量1000m
DOP液槽式高效送風口箱體尺寸:680×985×250
液槽式高效過濾器尺寸:610×915×69 額定風量1500m
DOP液槽式高效送風口箱體尺寸:680×1290×250
液槽式高效過濾器尺寸:610×1220×69 額定風量2000m
常規側接
DOP液槽式高效送風口箱體尺寸:375×680×400
液槽式高效過濾器尺寸:305×610×69 額定風量500m
DOP液槽式高效送風口箱體尺寸:680×680×400
液槽式高效過濾器尺寸:610×610×69 額定風量1000m
DOP液槽式高效送風口箱體尺寸:680×985×400 液槽式高效過濾器尺寸:610×915×69 額定風量1500m3
DOP液槽式高效送風口箱體尺寸:680×1290×450
液槽式高效過濾器尺寸:610×1220×69 額定風量2000m
旋流頂接
DOP液槽式高效送風口箱體尺寸:520×520×250
液槽式高效過濾器尺寸:450×450×69 額定風量500m
DOP液槽式高效送風口箱體尺寸:680×680×250
液槽式高效過濾器尺寸:610×610×69 額定風量1000m
DOP液槽式高效送風口箱體尺寸:830×830×250
液槽式高效過濾器尺寸:762×762×69 額定風量1500m
DOP液槽式高效送風口箱體尺寸:940×940×250
液槽式高效過濾器尺寸:870×870×69 額定風量2000m
旋流側接
DOP液槽式高效送風口箱體尺寸:520×520×400
液槽式高效過濾器尺寸:450×450×69 額定風量500m3
DOP液槽式高效送風口箱體尺寸:680×680×400
液槽式高效過濾器尺寸:610×610×69 額定風量1000m3
DOP液槽式高效送風口箱體尺寸:830×830×400
液槽式高效過濾器尺寸:762×762×69 額定風量1500m3
DOP液槽式高效送風口箱體尺寸:940×940×400
液槽式高效過濾器尺寸:870×870×69 額定風量2000m3
注：DOP液槽式高效送風口接風管尺寸說明：
額定風量500m接風管尺寸200*200mm/?200
額定風量1000m接風管尺寸200*320mm/?300
額定風量1500m 接風管尺寸200*400mm/?350
額定風量2000m3/h 接風管尺寸250*500mm/?400
]]>下面以圖文形式展現一組高效送風口四件套產品。
高效送風口四件套（靜壓箱+散流板）
高效送風口說明：
1、高效送風口靜壓箱材質可選不銹鋼、冷板烤漆、鍍鋁鋅板；
2、高效送風口散流板可選不銹鋼、冷板烤漆。
高效送風口四件套之一高效過濾器
高效送風口說明：高效過濾器分為有隔板高效過濾器、無隔板高效過濾器。
高效送風口四件套之一調節閥
高效送風口說明：調節閥分為圓形和方形2種。
高效送風口采用日本最新技術設計、使氣流分布更加合理、箱體結構更加簡單可靠，是用于改造和新建1000～300000級潔凈室的終端過濾器裝置，是滿足凈化要求的關鍵設備。
高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
高效送風口安裝的注意事項：
1，安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2，高效送風口安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準準才行還有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12h以上，再一次清潔處理。
3．高效送風口的安全運輸需嚴格按照生廠家的標志說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。
4，高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5，進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效送風口。
6，潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。忌高效送風口損壞或涂層破損不得進行安裝，送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密風處理。以上的七個注意事項我們必須細心遵守稍有不對，是直接影響整個潔凈室潔凈標準。

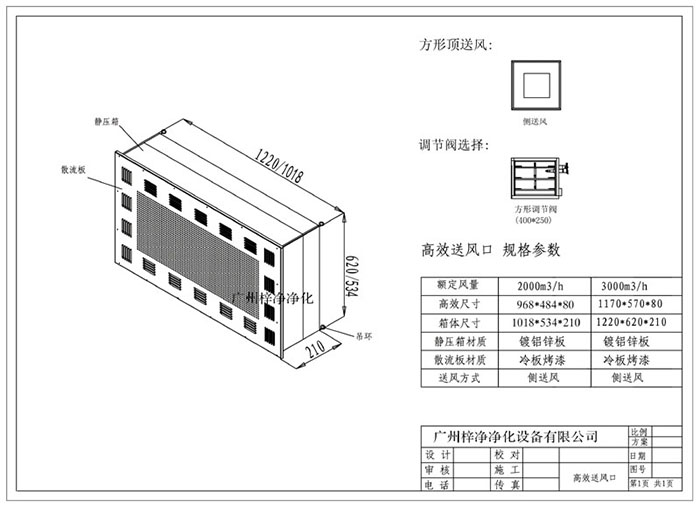

2000風量高效送風口介紹：
外形尺寸：W1018*D534*H210
無隔板高效過濾器：968*484*80
法蘭Φ300mm；
手動調節閥Φ300mm
風量2000m3/h；

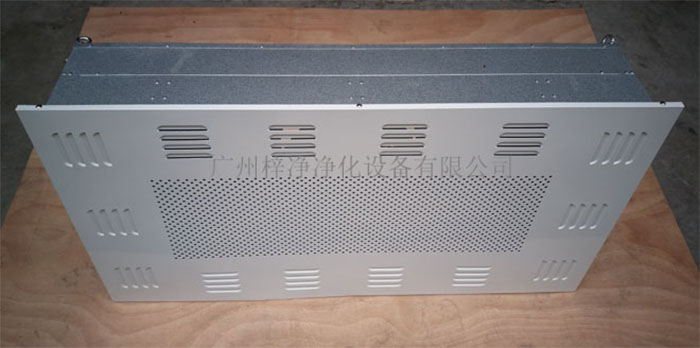

2000風量高效送風口【產品實拍,頂送風1018*534*210mm 】
2000風量高效送風口配置說明：
1、一套高效送風口含法蘭、靜壓箱體、散流板、高效過濾器四件套（高效送風口四件套）,散流板采用冷軋鋼板烤漆制作,靜壓箱體采用鍍鋁鋅板制作，法蘭及調節閥采用鍍鋅板制作；
2、配無隔板高效空氣過濾器：效率99.99%@0.3um，玻璃纖維濾紙，初阻力：140pa。

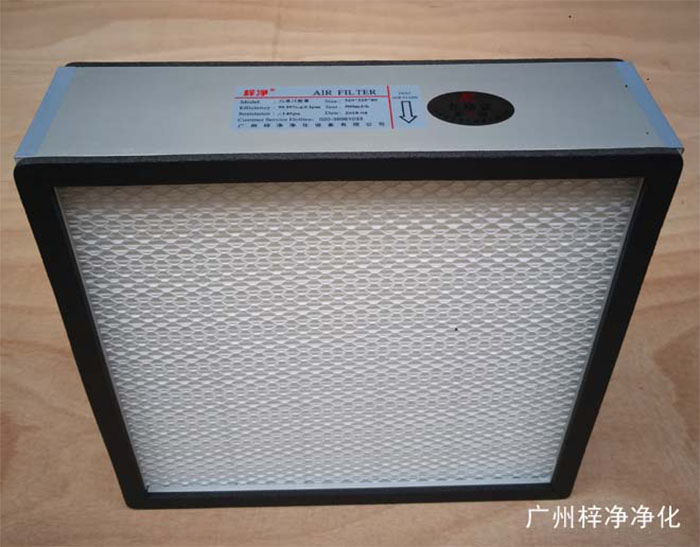

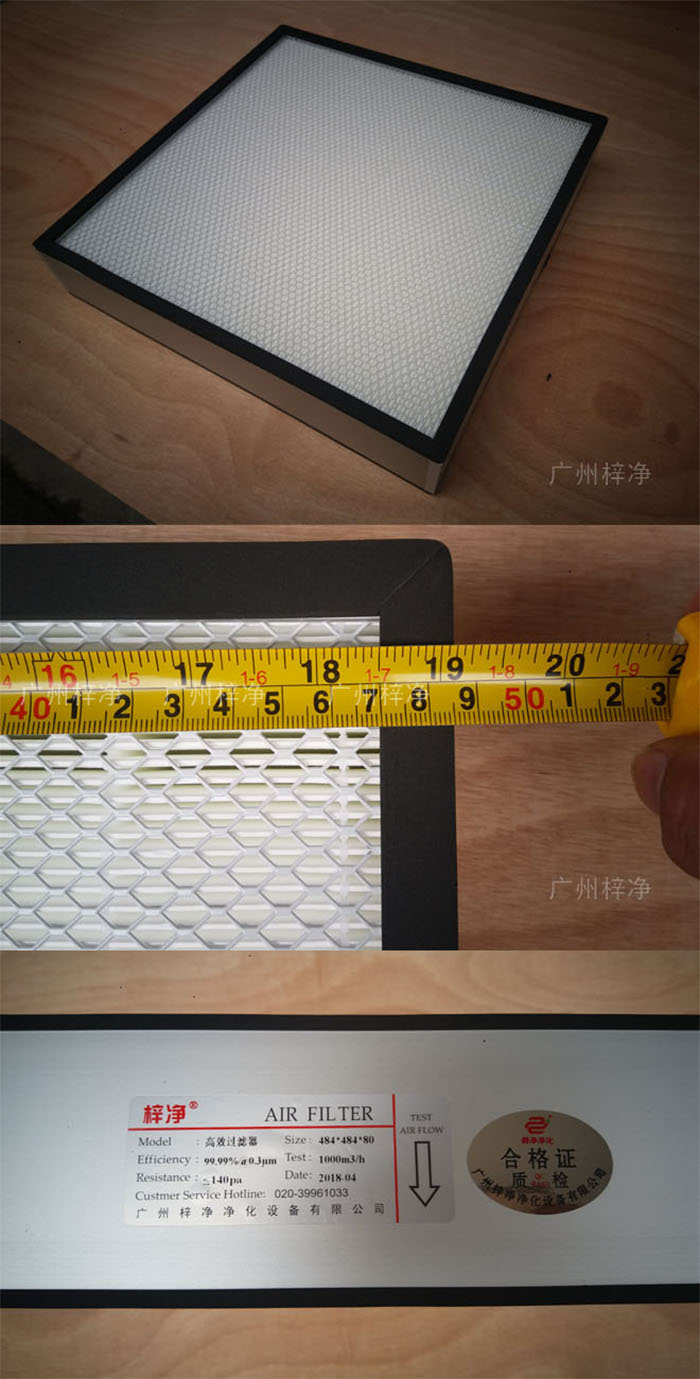

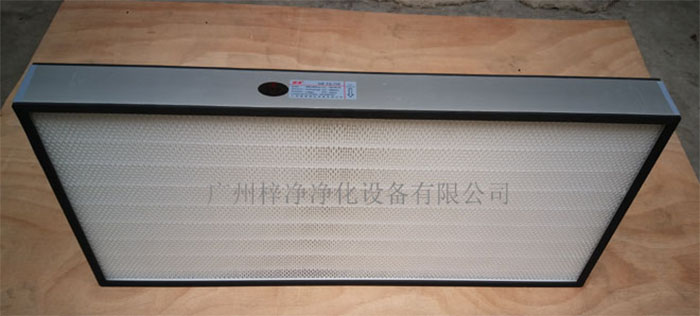

2000風量高效送風口內裝無隔板高效過濾器【尺寸:968*484*80mm】

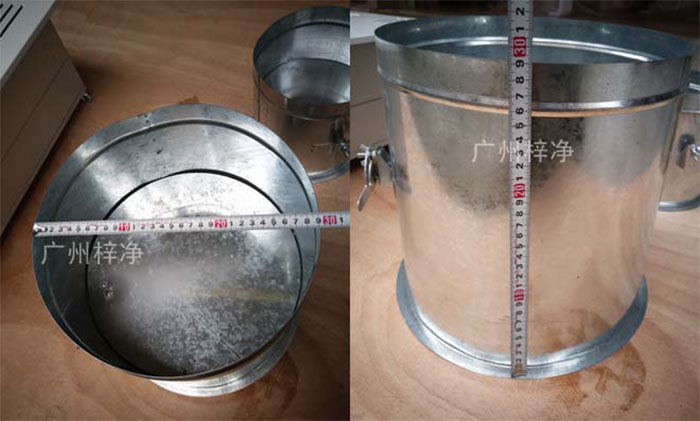

2000風量高效送風口頂送風手動調節閥Φ300mm;
2000風量高效送風口頂送風法蘭接口Φ300mm；
在潔凈室設計、施工中您可能還需要500、1000、1500風量的高效送風口：
高效送風口箱體采用優質鍍鋁板制作，散流采用鋼烤漆制作，全數控加工，散流與箱體無須一對一，可任意搭配安裝；
高效送風口緊湊型超薄箱體設計，節省更多空間，進風面四角配有吊環，讓安裝更輕便快捷發外地更大大的降低了運輸成本；
高效送風口特有的雙刀邊密封設計，靜壓箱體與高效過濾器膠條貼合，徹底解決密封問題；
高效送風口配置鋁框無隔板高效過濾器，相比早期用的有隔板木框高效過濾器效果更好，可達CLASS100級；
高效送風口獨特的進風緩沖設計，保證氣流的噴射速度，防止渦流的產生有效保護無隔板高效過濾器。
]]>
1500風量高效送風口四件套介紹：
1500風量高效送風口四件套包括靜壓箱，高效過濾器，散流板，手動調節閥。
1500風量高效送風口送風方式：有頂送風和側送風兩種。高效送風口說明：風管接口法蘭有兩種，一種是方形，一種是圓形。
1500風量高效送風口優點：
1500風量高效送風口主要應用于改建和新建各級潔凈室，可作為終端高效過濾裝置在潔凈頂棚等處，具有投資少，施工簡便等優點。
1500風量高效送風口散流板尺寸為730*730mm。
1500風量高效送風口產品介紹：
1.箱體采用優質鍍鋁鋅板制造，散流板采用優質冷軋鋼板制作，散流板表面靜電噴塑處理。
2.結構緊湊，密封性能可靠，進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。
3.有時潔凈室由于受土建高度限制或必須采用緊湊型設計時，可選用一體化高效過濾器送風口。
4.有保溫層、不銹鋼材質可供選擇。
1500風量高效送風口用途:
高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效過濾器送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
1500風量高效送風口散流板尺寸為730*730mm
500風量、1000風量、1500風量頂送風高效過濾器產品訂購及設計時參考！
由于潔凈室一般均采用空調，送風溫度低于房間溫度，對風口壁面進行絕熱，就是在風口上貼一層保溫棉，為了防止出現冷凝水。
高效送風口規格尺寸主要分為新型、常規型、一體化、DOP液槽式四種。
四種高效送風口用途說明：
DOP液槽式高效送風口主要用于制藥行業，其它三種新型、常規型、一體化一般行業都可通用！
高效送風口安裝的注意事項：
1、安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2、安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準才行
還有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12小時以上，再一次清潔處理。
3、的安全運輸需嚴格按照生產廠家的標志說明方向等到，在運輸過程需輕拿輕放切忌劇烈振動和碰撞。
4、安裝前，需現場對送風口進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有
無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5、進行檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配。
6、潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。
忌高效送風口損壞或涂層破損不得進行安裝，高效送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密封處理。
以上的六個注意事項我們必須細心遵守稍有不對，是直接影響整個潔凈室潔凈標準，友情提示：企業購買需要選對整個產品設計生產安裝實力的凈化設。
推薦閱讀：500風量高效送風口 1000風量高效送風口
]]>

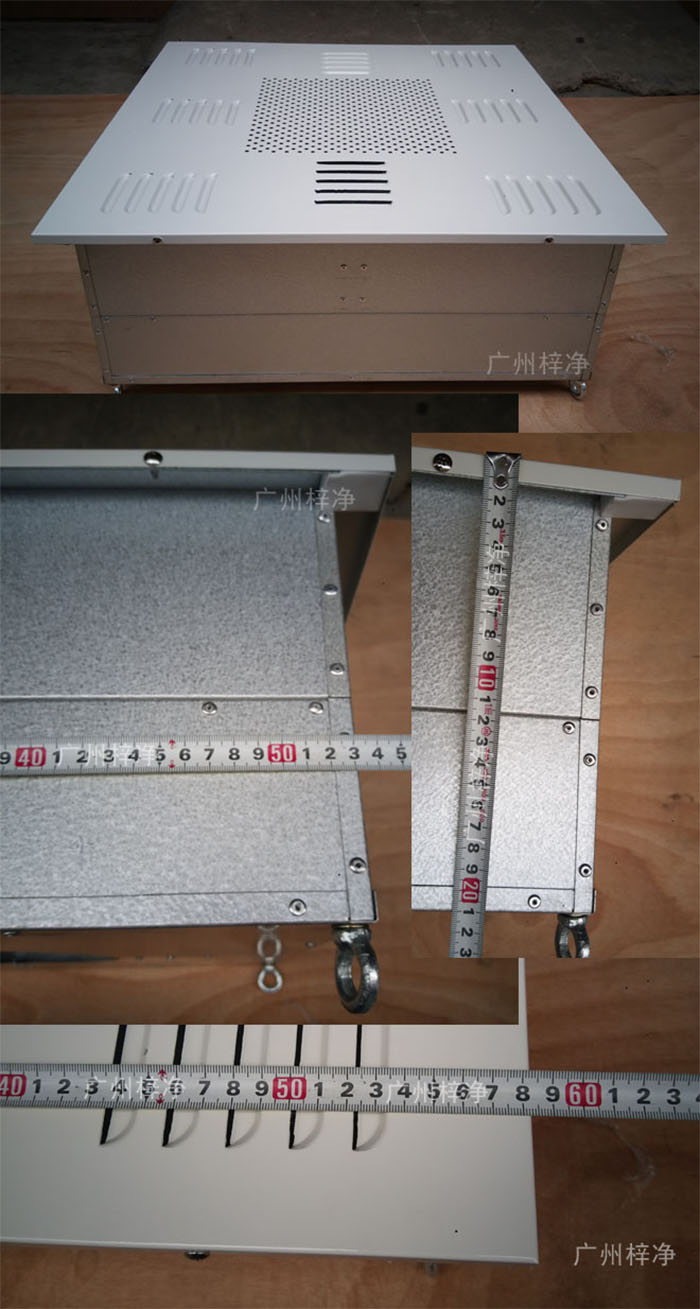

1000風量高效送風口介紹：
注:1000風量高效送風口尺寸為530*530*210，高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。1000風量高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效過濾器送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
1000風量高效送風口構造特點：
1、高效送風口——箱體、散流板、高效過濾器、手動調節閥；
2、箱體材質——鍍鋁鋅板制作；
3、散流板——優質冷軋鋼板烤漆制作，保證氣流噴射速度，防止渦流的產生；
4、送風方式——頂送風和側送風兩種，法蘭口方形和圓形兩種，結構緊湊、密封性可靠,有保溫棉可提供。
1000風量高效送風口適用領域：
可作為末端過濾裝置直接安裝在潔凈室天花吊頂，適用于各種潔凈級別和多種維護結構的潔凈室，可廣泛應用于醫藥、衛生、電子、化工等行業的凈化空調系統。
1000風量高效送風口安裝注意事項說明：
1，安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2，高效送風口安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準準才行還
有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12h以上，再一次清潔處理。
3．高效送風口的安全運輸需嚴格按照生廠家的標志說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。
4，高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有
無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5，進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之
間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效送風口。
6，潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。忌高效送風口損壞或涂層破損
不得進行安裝，送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密風處理。
特別說明：以上的六個注意事項我們必須細心遵守稍有不對，是直接影響整個潔凈室潔凈標準。
推薦閱讀：500風量高效送風口

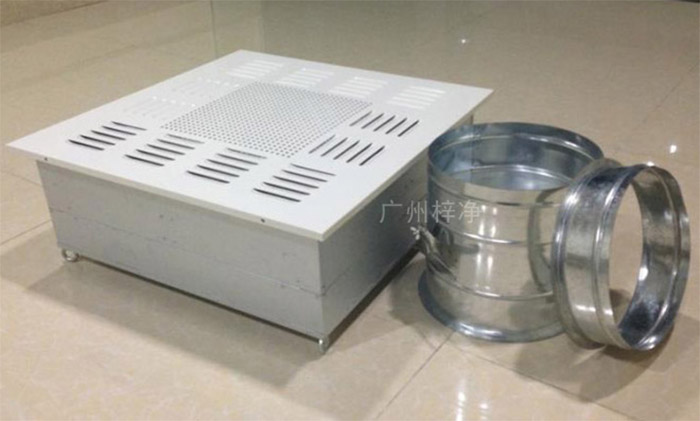

]]>500風量高效送風口靜壓箱、散流板、無隔板高效空氣過濾器、手動調節閥、法蘭。500風量高效送風口內的過濾器分別為無隔板高效過濾器和有隔板高效過濾器兩種。500風量高效送風口高效過濾器尺寸W320*H320*D80mm；
500風量高效送風口產品說明：
1、散流板采用冷軋鋼板烤漆制作,靜壓箱體采用鍍鋁鋅板制作，法蘭及調節閥采用鍍鋅板制作；
2、配高效過濾器：效率99.99%@0.3um，玻璃纖維濾紙，初阻力：140pa。

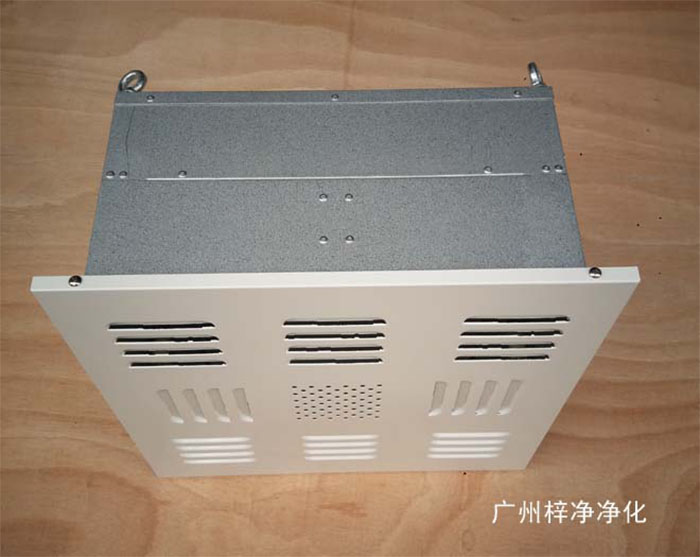

如圖：500風量高效送風口靜壓箱（尺寸：W370*H370*D210mm）

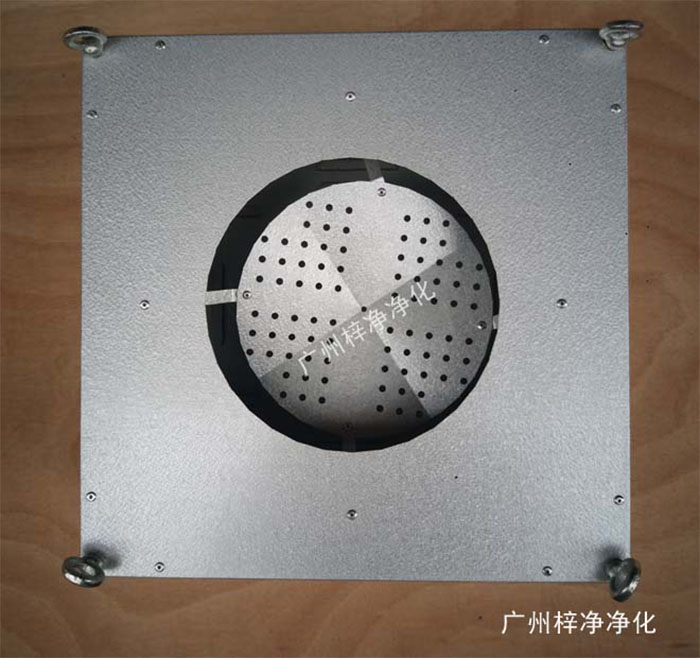

如圖：500風量高效送風口靜壓箱進風口

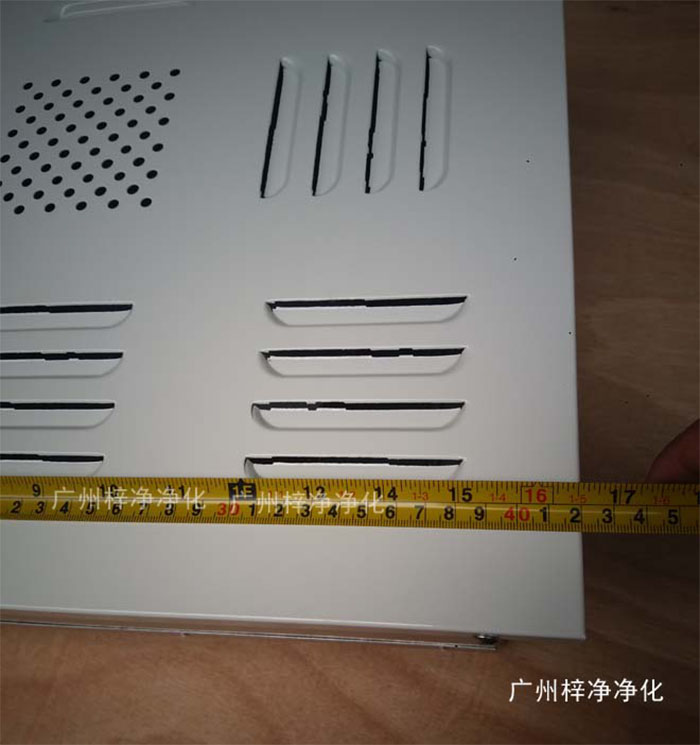

如圖：500風量高效送風口散流板尺寸（W420*D420mm）

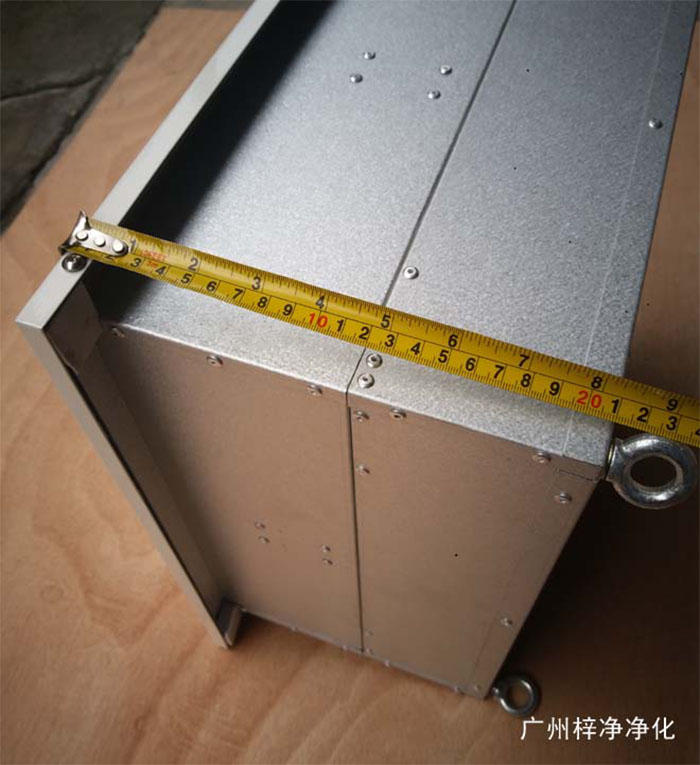

如圖：500風量高效送風口靜壓箱高度（210mm）
如圖：500風量高效送風口高效過濾器尺寸W320*H320*D80mm

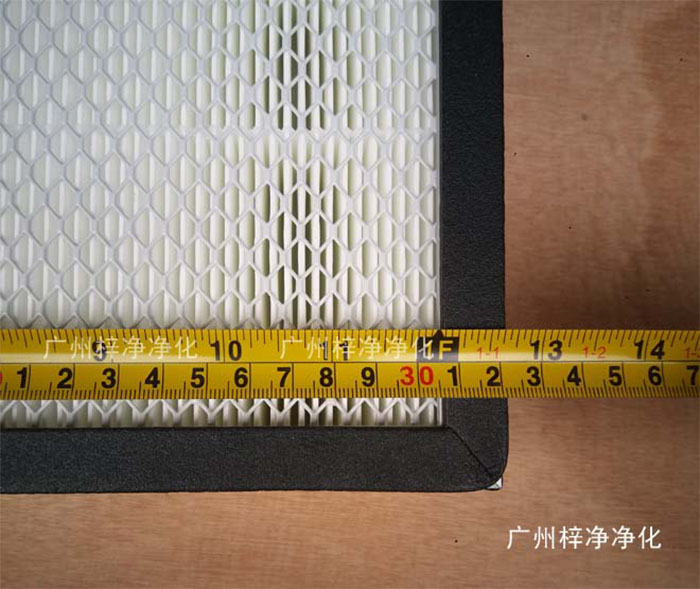

如圖：500風量送風口高效尺寸W320*H320*D80mm

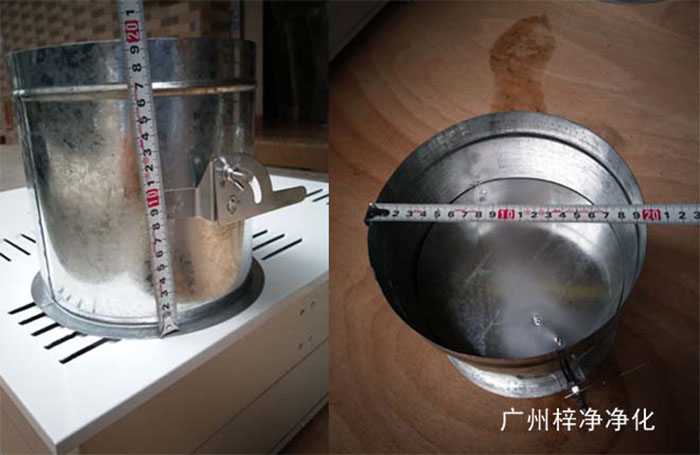

如圖：500風量高效送風口手動調節閥尺寸#200

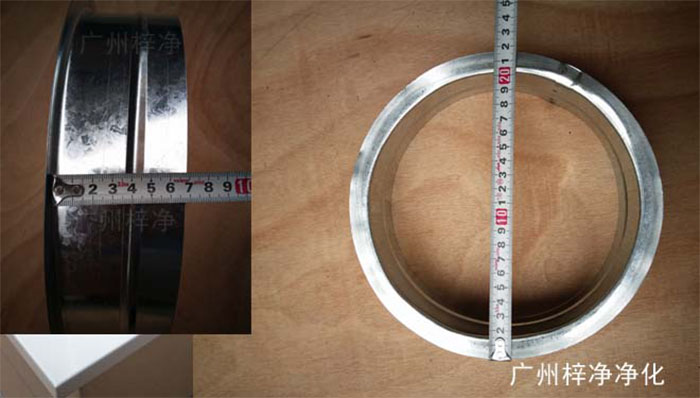

如圖：500風量高效送風口法蘭尺寸#200*70mm
高效送風口產品用途介紹：
高效送風口又稱為高效過濾器送風口。高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效過濾器送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。
高效送風口安裝的注意事項：
1、安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2、安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準才行
還有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12小時以上，再一次清潔處理。
3、的安全運輸需嚴格按照生產廠家的標志說明方向等到，在運輸過程需輕拿輕放切忌劇烈振動和碰撞。
4、安裝前，需現場對送風口進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5、進行檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配。
6、潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。
忌高效送風口損壞或涂層破損不得進行安裝，高效送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密封處理。
高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。 高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接(即：頂送風高效送風口)或側接（即：側送風高效送風口）。

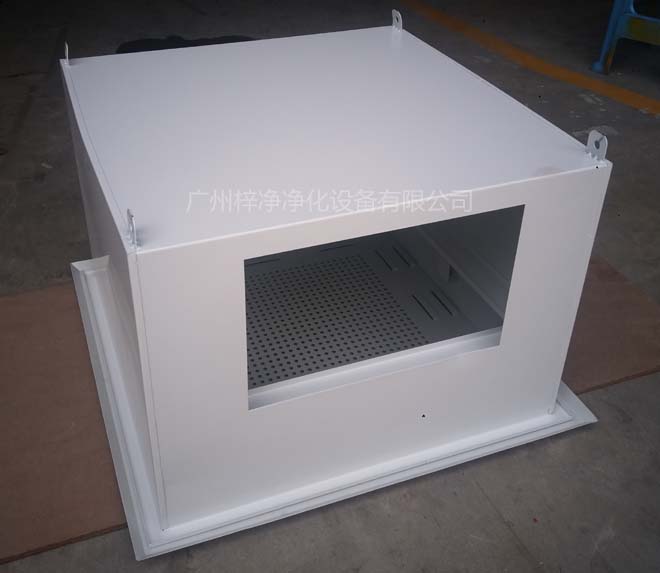

側送風高效送風口
高效送風口進風方式：
分為頂送風（頂部送風）和側送風（側面送風）兩種。

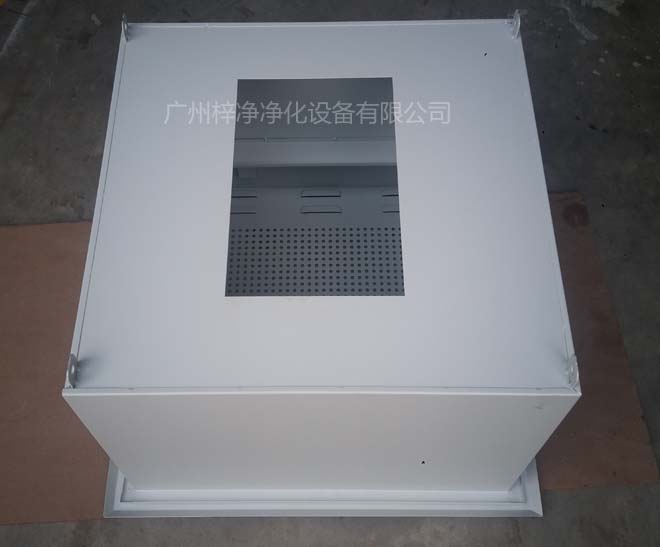

頂送風高效送風口
高效送風口工作原理：
高效送風口是一種無動力的高效過濾裝置,主要通過空調風機、新風柜等通風設備提供動力，通過管道送風進入高效送風口靜壓箱內， 通過高效過濾器過濾后將過濾后的潔凈風送入潔凈室，從而來保持潔凈室的潔凈度。
高效送風口組成：
一整套高效送風口有四件套，分別為靜壓箱、高效過濾器、散流板、手動調節閥組成。
1、箱體采用優質冷軋鋼板制成或不銹鋼或鍍鋅板制作（咨詢時請注明）。

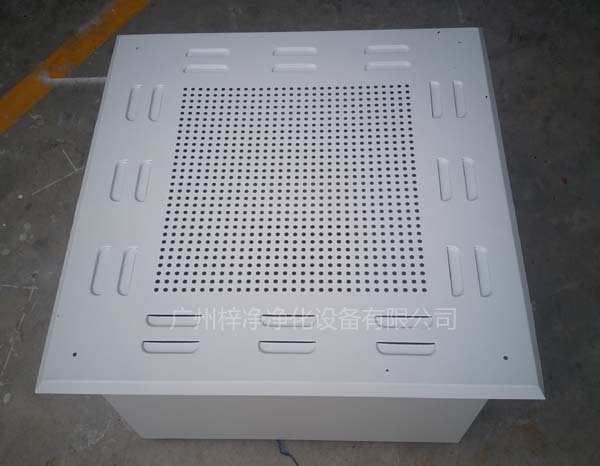

2、表面靜電噴塑。
3、美觀大方，結構緊湊，便于安裝和維護。
4、出風面散流面板為冷軋鋼板噴塑或不銹鋼。
5、結構緊湊，密封性能可靠，進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。
6、有時潔凈室由于受土建高度限制或必須采用緊湊型設計時，可選用一體化高效過濾器送風口。
7、有保溫層、不銹鋼材質可供選擇。
高效送風口安裝前了解事項：
1，安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2，高效送風口安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要 求標準準才行還有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12h以上，再一次清潔處理。
3．高效送風口的安全運輸需嚴格按照生廠家的標志說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。
4，高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5，進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效送風口。
6，潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。忌高效送風口損壞或涂層破損不得進行安裝，送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密風處理。
有隔板高效送風口技術參數:
| 項目 | 箱體尺寸 (B×A×H) |
箱體外形尺寸 (T×S×Rmm) 注：不含法蘭 |
過濾器尺寸(mm) | 風量M3/h |
| 送風方式頂送/側送 | ||||
| ZJ320C | 390×390×500 | 434×434×500 | 320×320×220 | 500 |
| ZJ484C | 554×554×500 | 588×588×500 | 484×484×220 | 1000 |
| ZJ610C | 680×680×500 | 724×724×500 | 610×610×150 | 1000 |
| ZJ630C | 700×700×500 | 744×744×500 | 630×630×220 | 1500 |
| ZJ915C | 985×680×500 | 1021×724×500 | 915×610×150 | 1500 |
| ZJ1220C | 1290×680×500 | 1334×724×500 | 1220×610×150 | 2000 |
| ZJ1260C | 1330×700×500 | 1374×744×500 | 1260×630×220 | 3000 |
無隔板高效送風口技術參數：
| 項目 | 箱體尺寸 (B×A×H) |
箱體外形尺寸 (T×S×Rmm) 注：不含法蘭 |
過濾器尺寸(mm) | 風量M3/h |
| 送風方式頂送/側送 | ||||
| ZJ320C | 390×390×380 | 434×434×380 | 320×320×96 | 500 |
| ZJ484C | 554×554×380 | 588×588×380 | 484×484×96 | 1000 |
| ZJ610C | 680×680×380 | 724×724×380 | 610×610×96 | 1000 |
| ZJ630C | 700×700×380 | 744×744×380 | 630×630×96 | 1500 |
| ZJ915C | 985×680×380 | 1021×724×380 | 915×610×96 | 1500 |
| ZJ1220C | 1290×680×380 | 1334×724×380 | 1220×610×96 | 2000 |
| ZJ1260C | 1330×700×380 | 1374×744×380 | 1260×630×96 | 3000 |
高效送風口出風口泄漏檢查的主要部分：
1、箱體外殼周圍的焊接區域，特別是過濾器出口端箱體的接頭部分。它必須在內部和外部完全焊接或縫合。
2、箱內密封邊緣：四邊應平直（視覺），刀具應在同一平面上（可用鋁，有機玻璃或PVC檢查）。
3、框架整體平整度：首先，整體需要調整整平。其次，在受到上級的壓力后，關節會松動，框架會變形。此時，需要再次調整。
4、調整后的框架需要粘合所有連接部分（不僅僅是過濾器的接觸面）。
小知識：
高效送風口FFU工作原理有什么區別？
高效送風口、FFU兩種產品都是潔凈無塵室的必須設備，兩者區別就是有無風機、造價不同、制作結構不同，本文主要介紹一下高效送風口FFU工作原理有什么區別？
高效送風口介紹及工作原理作用：

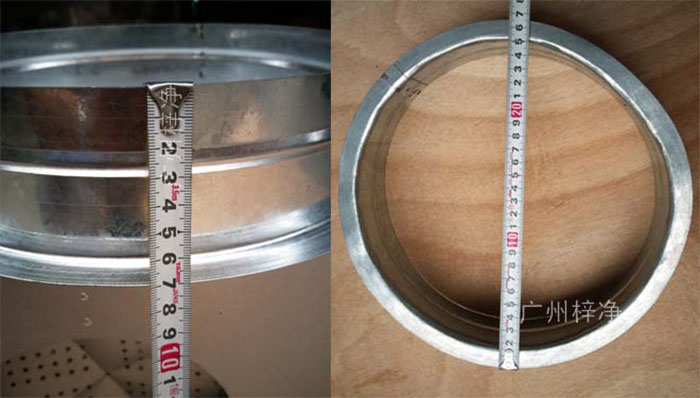

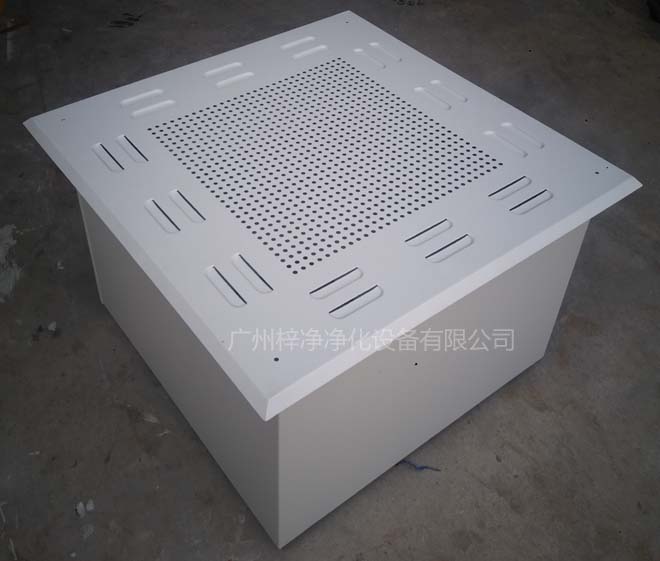

高效送風口是由風口靜壓箱體、出風口散流板、高效過濾器、法蘭四套件組成。高效送風口與送風機組風管接口處可側面連接或頂部接兩種，主要方便于施工現場方便。高效送風口箱體表面為冷扎鋼板多層酸洗靜電噴涂而成，出風口均有良好的氣流，確保凈化的效果。高效送風口制作常用板材有冷軋鋼板（A3板）與不銹鋼板（SUS201，SUS304，SUS316等）。
高效送風口在潔凈室凈化工程作用：
A、高效送風口是一種無動力送風裝置，是潔凈室凈化工程高效過濾器凈化設備裝置之一。
B、高效送風口配合空調凈化送風系統是用以改造和新建千級 、 萬級、十萬級及各級潔凈室的終端空氣過濾設備，滿足凈化要求的關鍵設備。
C、高效送風口凈化設備可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。
FFU介紹及工作原理作用：
風機過濾機組是一種自帶動力的送風過濾裝置，英文全稱為（Fan Filter Unit），具有過濾功效的模塊化的末端送風裝置。風機過濾機組從頂部將空氣吸入和并經FFU高效過濾器，過濾后的潔凈空氣在整個出風面以0.45M/S±20%左右的網速均勻送出。
FFU風機過濾機組可模塊化連接用，使用FFU風機過濾機組廣泛應用于無塵室，無塵操作臺，無塵生產線，組裝式無塵室和局部百級等應用場合。利用FFU風機過濾機組可制作簡易潔凈工作臺，潔凈棚，潔凈傳遞柜和潔凈存衣柜等。
